Precision Air Chuck's Jaws

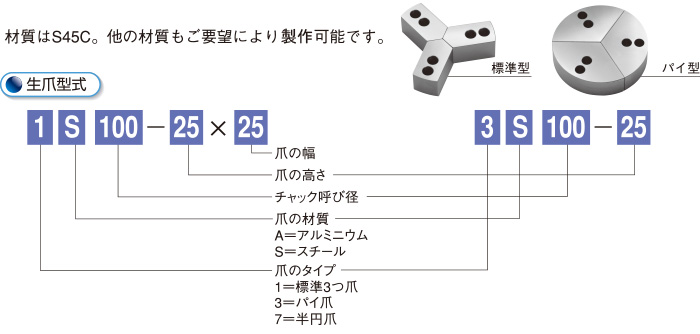

型式 (Type)
|
|
標準型 Standard Jaw |
パイ型 Pie Jaw |
適用チャック Chuck To Be Used With |
|
|
|||
|
3" |
1A83-25×25 |
3A83-25 |
83/115-3-2.5 |
|
1S83-25×25 |
3S83-25 |
||
|
-38×25 |
-38 |
||
|
4" |
1A100-25×25 |
3A100-25 |
100-3-2.5(1.2) |
|
-38×25 |
-50 |
||
|
1S100-25×19 |
3S100-25 |
||
|
-25×25 |
-38 |
||
|
-38×25 |
-50 |
||
|
-50×25 |
|
||
|
14S100-25×25 |
|
100-4-2.5 |
|
|
5" |
1A125-25×25 |
3A125-50 |
125-3-2.5 |
|
1S125-25×25 |
3S125-25 |
||
|
-50×25 |
-38 |
||
|
14S125-25×25 |
|
125-4-5 |
|
|
6" |
1A150-38×25 |
3A150-38 |
150-3-2.5 |
|
1S150-25×25 |
3S150-25 |
||
|
-38×25 |
-38 |
||
|
-50×25 |
-50 |
||
|
14S150-25×25 |
|
150-4-5 |
|
|
8" |
1S200-50×25 |
|
200-3-2.5 |
|
10" |
1S250-50×50 |
|
250-3-2.5 |
|
3" |
1S87-25×25 |
|
87-3-2.5G |
|
-38×25 |
|
||
|
4" |
1S107-25×25 |
|
107-3-2.5G |
|
-38×25 |
|
||
|
6" |
1S157-38×25 |
|
157-3-2.5G |
|
8" |
1S214-50×50 |
|
214-3-2.5G |
*ご要望により上記以外のサイズも製作可能です。
*Other sizes than above are available.
*半円型の爪も可能です。
*(Half Moon Type is available upon request.

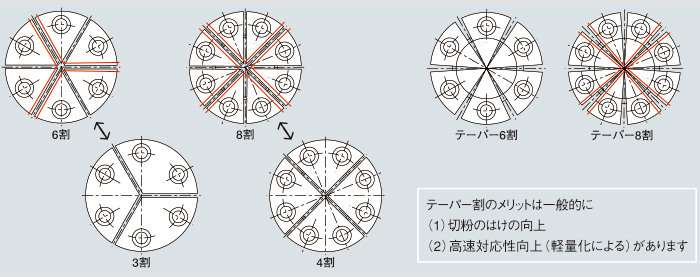

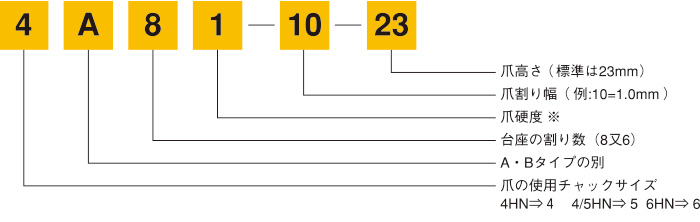

High Precision Diaphragm Chuck's Jaws

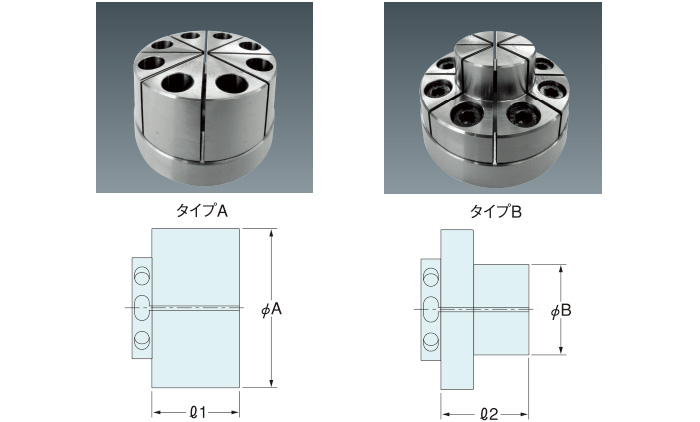

標準爪寸法 (Dimension of Std. Jaw)
|
TypeA |
TypeB |
|||||
|
φA |
ℓ1 |
φB |
ℓ2 |
|||
|
3SN 3HN |
40 |
23 |
30 |
22 |
23 |
30 |
|
4HN |
52 |
23 |
30 |
28 |
23 |
30 |
|
5WZ 4/5HN |
63 |
25 |
30 |
40 |
25 |
30 |
|
6HN |
82 |
25 |
30 |
50 |
25 |
30 |
|
6/8HN |
110 |
25 |
30 |
- |
- |
- |
注）その他サイズもご要望により可能です。
Other sizes are available on request as option
一般的にAタイプは外径把握用、Bタイプは内径把握用です。
成形に際してどちらがより効率的かで選定されます。
Type A is basically for OD clamping, and Type B is for ID clamping. The selection of A and B depends on how fast and efficiently it can be form-machined to the requested shape.
