Product Information :

Name :

ASA (Air Supply apparatus)

Category :

เครื่องจักร, อุปกรณ์เกี่ยวกับเครื่องจักร, เครื่องมือกล

Sub - Category :

2. P.M.T. PIONEER MACHINE TOOLS

Brand :

PMT Pioneer Machine Tools

Model :

4L3, 4L3AHPR, JHP3HS, JHP3, JHP2, JHP3AHPR

Product Type :

เครื่องมือ, เครื่องจักรและอุปกรณ์
สินค้า, ผลิตภัณฑ์

Short Description :

With the years of experience and know-how, we offer you the most reliable ASA in the market. Five basic models are available to meet the different demands for the operation. For up to 12,000min-1 operation, for movable pipe when clamping and unclamping, for making sure the seating of workpiece when clamping, and for high pressure coolant application. **Special available on request.** Max. speed: 12,000min-1(JHP3HS), Max. Coolant Pressure: 1.0MPa(JHP4AHPR).

Product Detail :

ASA (Air Supply apparatus)

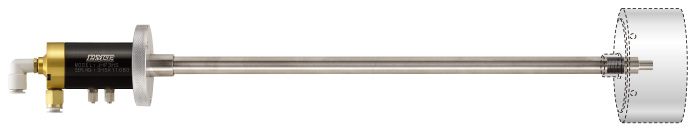

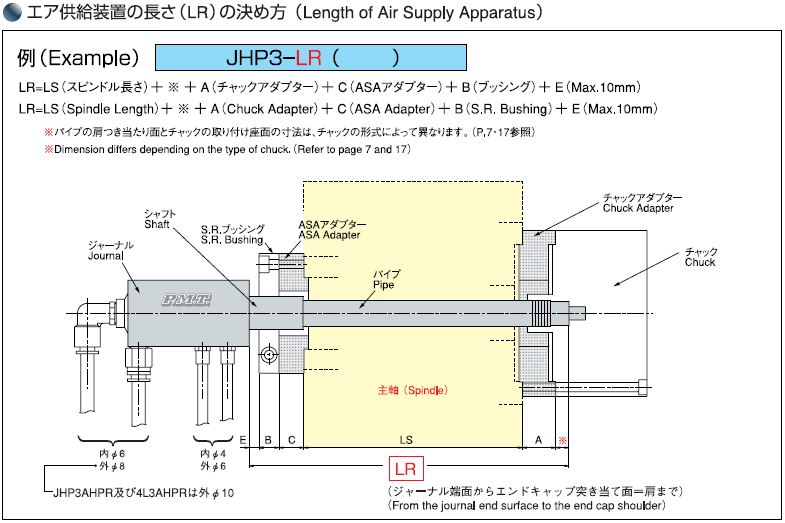

例 (Example): JHP3-LR( )

LR=LS（スピンドル長さ）＋※＋A（チャックアダプタ）＋C（ASAアダプタ）＋B（ブッシング）＋E（Max.10mm）

LR=LS(Spindle Length) + ※ + A(Chuck Adaptor) + C(ASA Adaptor) + B(S.R. Bushing) + E(Max.10mm)

※パイプの肩つき当たり面とチャック取り付け座面の寸法は、チャックの形式によって異なります。（チャック寸法表参照）

*Dimension differs depending on the type chuck.

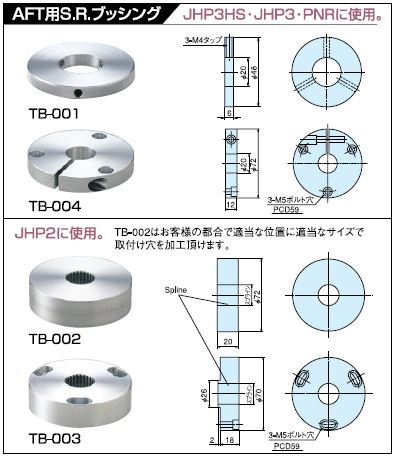

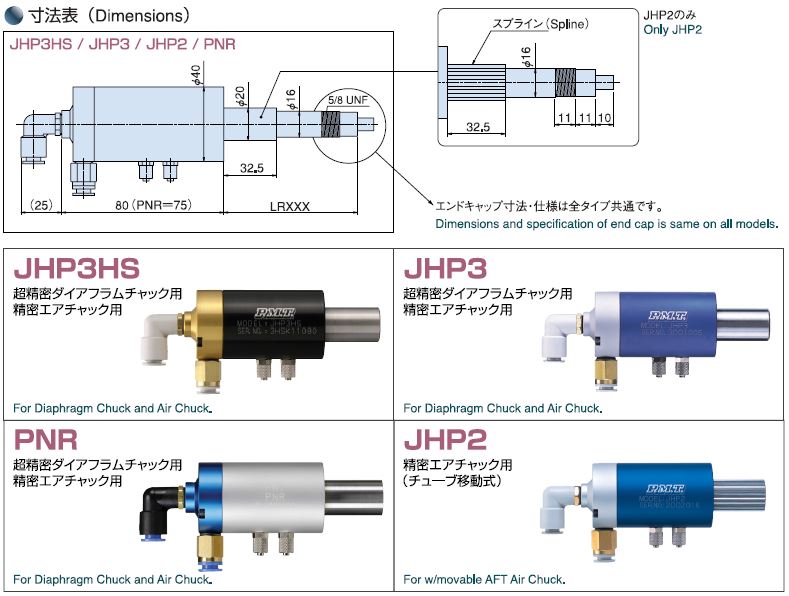

Types of ASA and Blushing

(エア供給装置とブッシングの種類)

Max. Air Pressure & Coolant Pressure

型式 Model no.	MAX. 回転数 Speed	チャック開閉用 MAX.エア圧 Chuck on/off Max. Air Ples	センターMAX.エア /クーラント圧 Center Max. Air/Coolant Ples
4L3	8,000min^-1	0.8MPa	0.4MPa
4L3AHPR	6,000min^-1	0.8MPa	1.0MPa
JHP3HS	12,000min^-1	0.8MPa	0.4MPa
JHP3	8,000min^-1	0.8MPa	0.4MPa
JHP2	8,000min^-1	0.8MPa	0.4MPa
JHP3AHPR	6,000min^-1	0.8MPa	1.0MPa

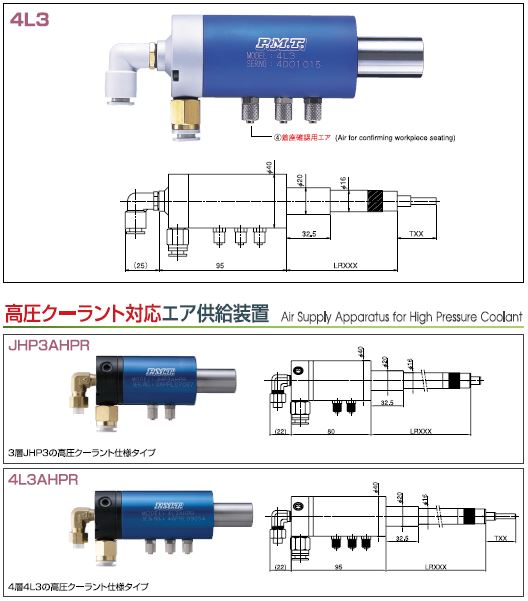

4Layer ASA

(4層タイプエア供給装置（着座確認用）)

チャックセンター穴からクーラント又エアブローを行うと同時に着座確認を可能にします。

Not only opening & closing jaws, air blow and/or coolant feed through the center bore of chuck, checking and confirming workpiece seated properly or not, is possible.
